Условие задания

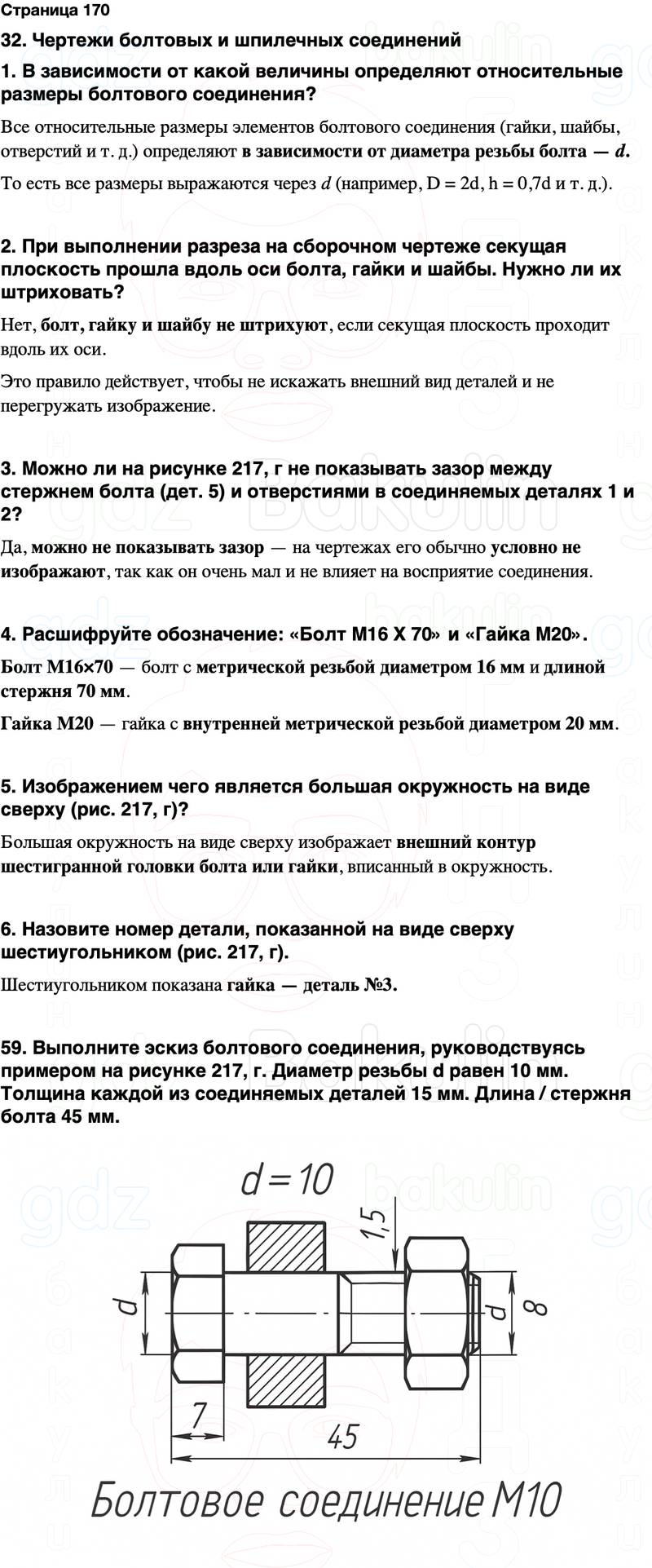

32. Чертежи болтовых и шпилечных соединений
1. В зависимости от какой величины определяют относительные размеры болтового соединения?
2. При выполнении разреза на сборочном чертеже секущая плоскость прошла вдоль оси болта, гайки и шайбы. Нужно ли их штриховать?
3. Можно ли на рисунке 217, г не показывать зазор между стержнем болта (дет. 5) и отверстиями в соединяемых деталях 1 и 2?
4. Расшифруйте обозначение: «Болт M16 Х 70» и «Гайка M20».
5. Изображением чего является большая окружность на виде сверху (рис. 217, г)?
6. Назовите номер детали, показанной на виде сверху шестиугольником (рис. 217, г).
59. Выполните эскиз болтового соединения, руководствуясь примером на рисунке 217, г. Диаметр резьбы d равен 10 мм. Толщина каждой из соединяемых деталей 15 мм. Длина / стержня болта 45 мм.
