ГРАФИЧЕСКАЯ РАБОТА Nº 13
Эскиз детали с выполнением необходимого разреза
По заданию учителя выполните на клетчатой бумаге формата

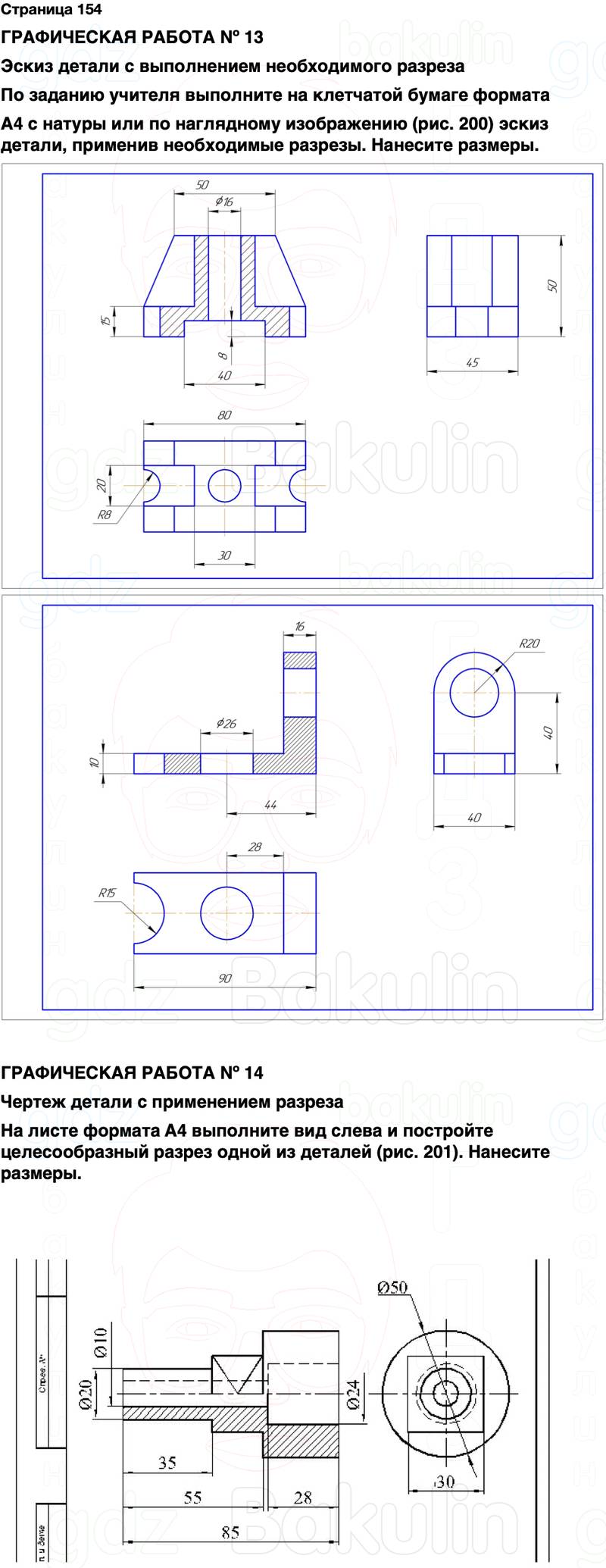

А4 с натуры или по наглядному изображению (рис. 200) эскиз дета-ли, применив необходимые разрезы. Нанесите размеры.

ГРАФИЧЕСКАЯ РАБОТА Nº 14
Чертеж детали с применением разреза
На листе формата A4 выполните вид слева и постройте целесообразный разрез одной из деталей (рис. 201). Нанесите размеры.
