ГДЗ Черчение 9 класс Ботвинников, Виноградов Страница / 144

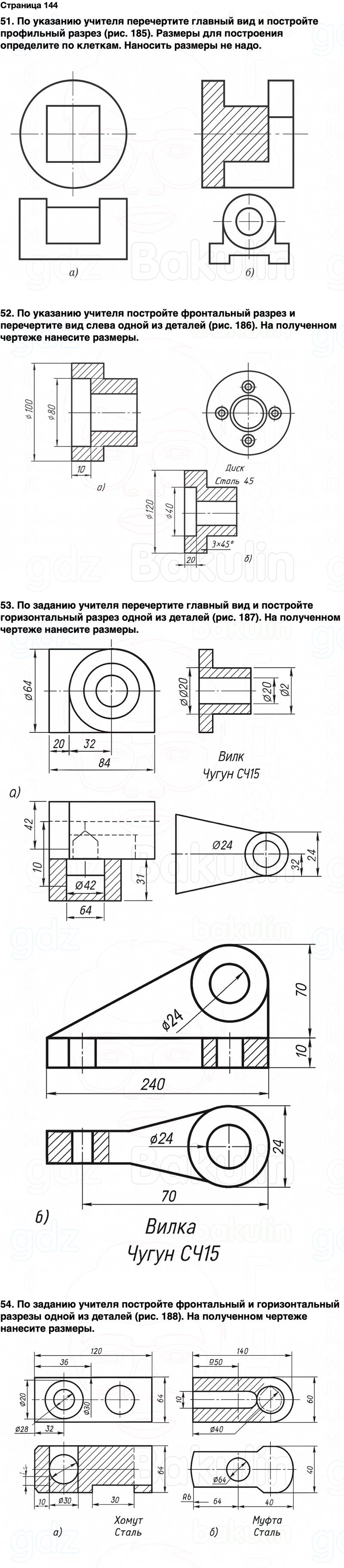

51. По указанию учителя перечертите главный вид и постройте профильный разрез (рис. 185). Размеры для построения определите по клеткам. Наносить размеры не надо.

52. По указанию учителя постройте фронтальный разрез и перечертите вид слева одной из деталей (рис. 186). На полученном чертеже нанесите размеры.

53. По заданию учителя перечертите главный вид и постройте горизонтальный разрез одной из деталей (рис. 187). На полученном чертеже нанесите размеры.

54. По заданию учителя постройте фронтальный и горизонтальный разрезы одной из деталей (рис. 188). На полученном чертеже нанесите размеры.
