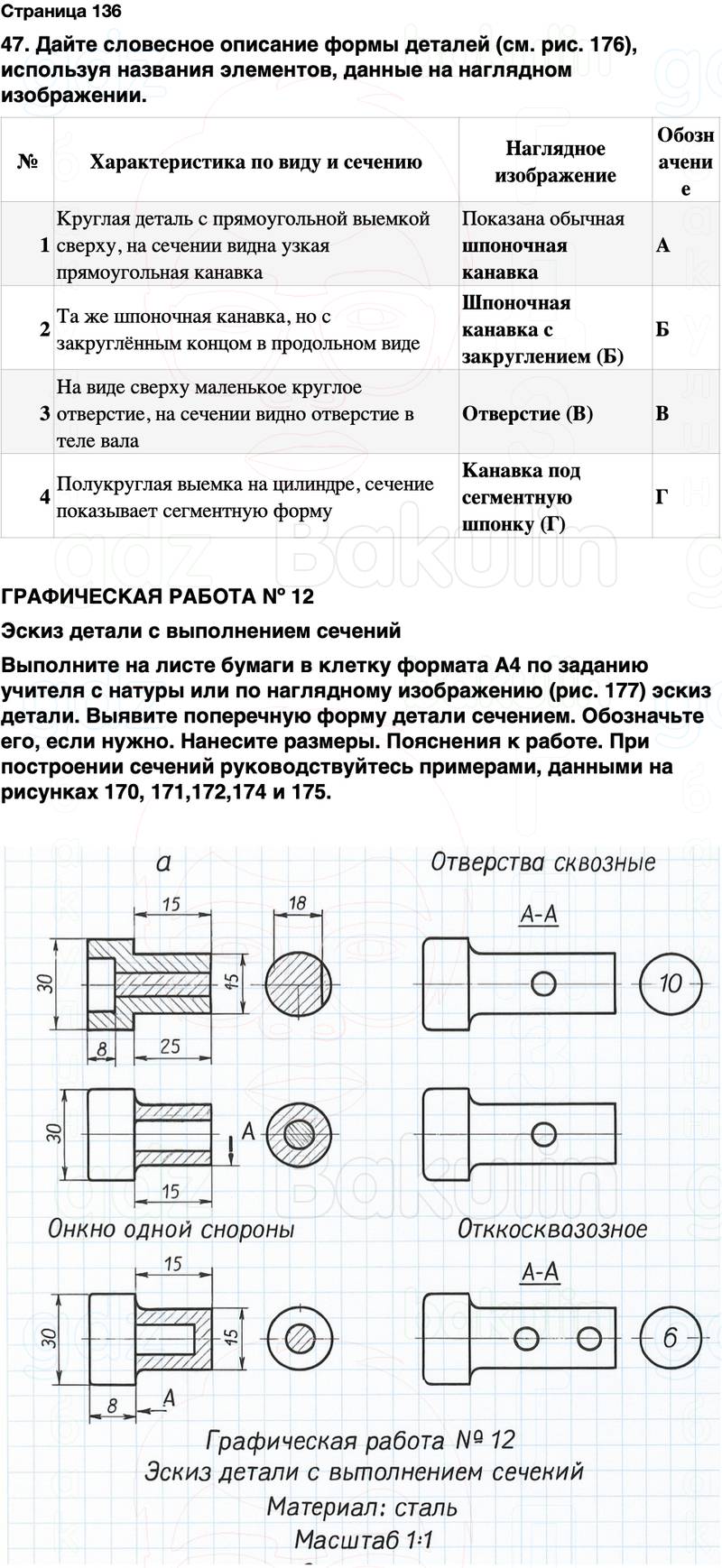

47. Дайте словесное описание формы деталей (см. рис. 176), используя названия элементов, данные на наглядном изображении.

ГРАФИЧЕСКАЯ РАБОТА Nº 12
Эскиз детали с выполнением сечений
Выполните на листе бумаги в клетку формата А4 по заданию учителя с натуры или по наглядному изображению (рис. 177) эскиз детали. Выявите поперечную форму детали сечением. Обозначьте его, если нужно. Нанесите размеры. Пояснения к работе. При построении сечений руководствуйтесь примерами, данными на рисунках 170, 171,172,174 и 175.
