Условие задания

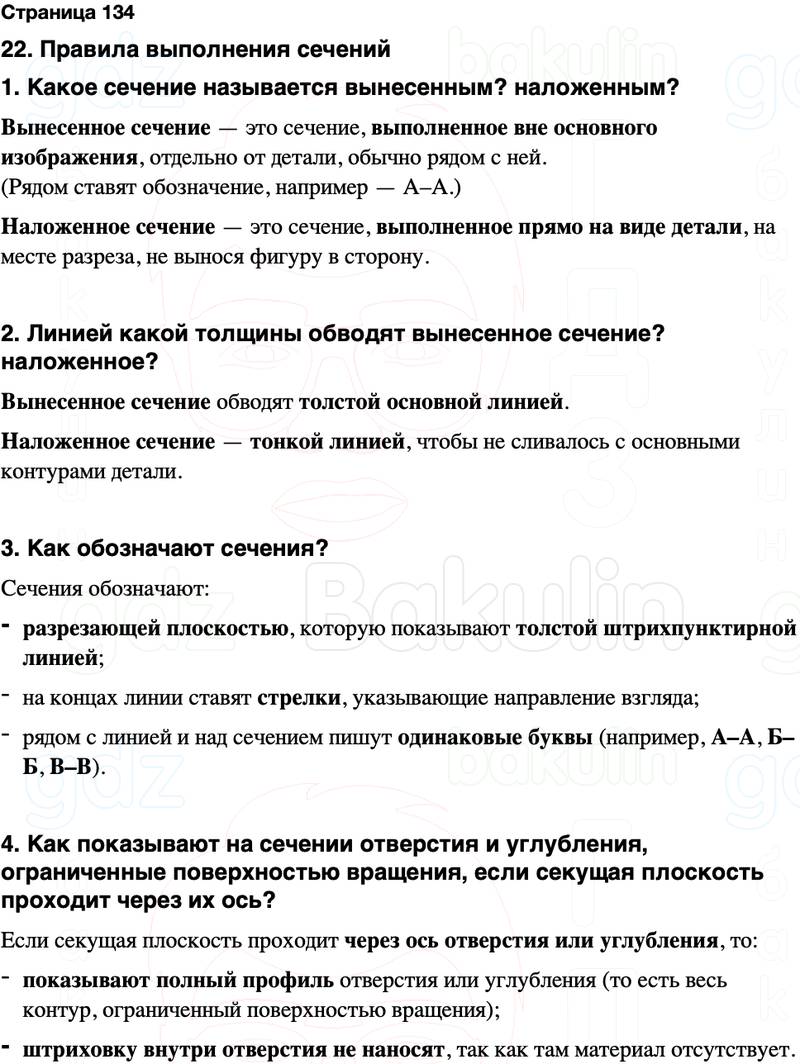

22. Правила выполнения сечений



1. Какое сечение называется вынесенным? наложенным?



2. Линией какой толщины обводят вынесенное сечение? наложенное?



3. Как обозначают сечения?



4. Как показывают на сечении отверстия и углубления, ограниченные поверхностью вращения, если секущая плоскость проходит через их ось?

22. Правила выполнения сечений

1. Какое сечение называется вынесенным? наложенным?

2. Линией какой толщины обводят вынесенное сечение? наложенное?

3. Как обозначают сечения?

4. Как показывают на сечении отверстия и углубления, ограниченные поверхностью вращения, если секущая плоскость проходит через их ось?
