13. Порядок построения изображений на чертежах

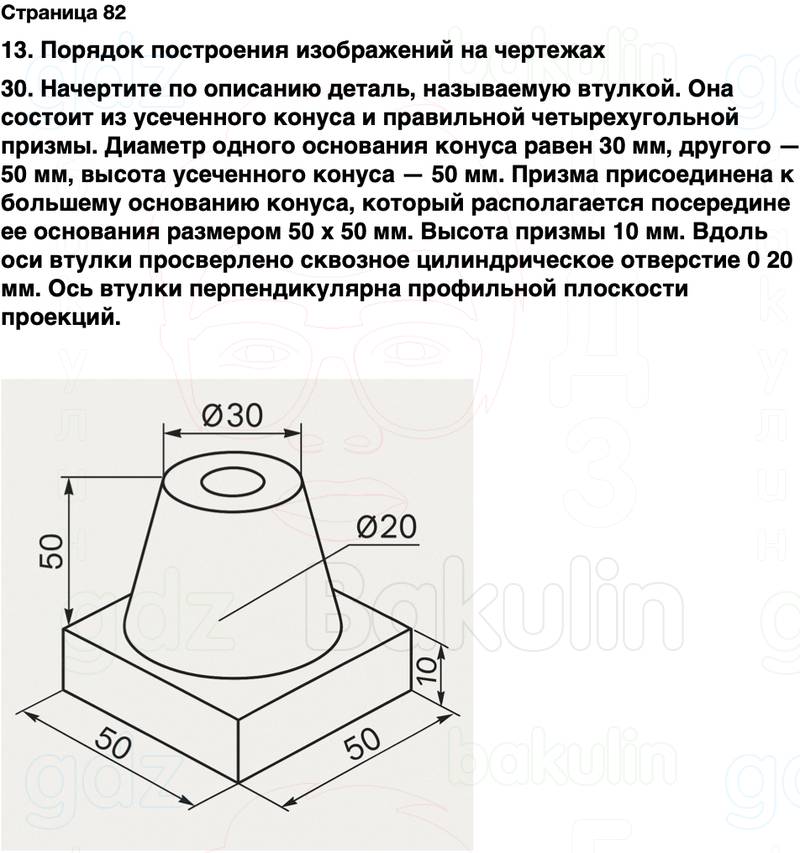

30. Начертите по описанию деталь, называемую втулкой. Она состоит из усеченного конуса и правильной четырехугольной призмы. Диаметр одного основания конуса равен 30 мм, другого — 50 мм, высота усеченного конуса — 50 мм. Призма присоединена к большему основанию конуса, который располагается посередине ее основания размером 50 х 50 мм. Высота призмы 10 мм. Вдоль оси втулки просверлено сквозное ци-линдрическое отверстие 0 20 мм. Ось втулки перпендикулярна профильной плоскости проекций.
