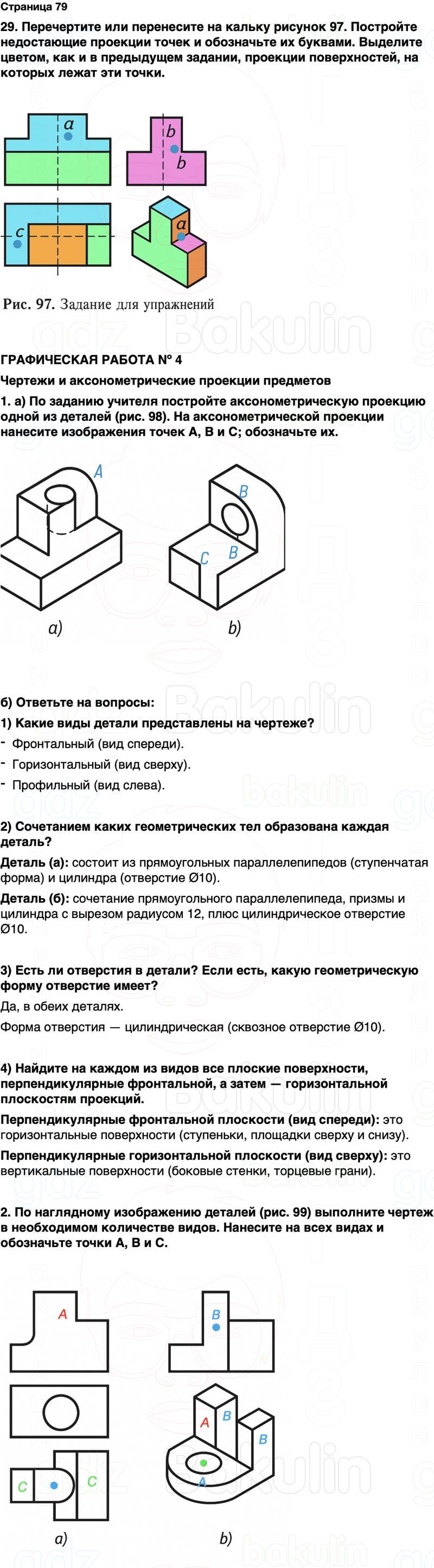

29. Перечертите или перенесите на кальку рисунок 97.
Постройте недостающие проекции точек и обозначьте их буквами. Выделите цветом, как и в предыдущем задании, проекции поверхностей, на которых лежат эти точки.

ГРАФИЧЕСКАЯ РАБОТА Nº 4
Чертежи и аксонометрические проекции предметов
1. а) По заданию учителя постройте аксонометрическую проекцию одной из деталей (рис. 98). На аксонометрической проекции нанесите изображения точек А, В и С; обозначьте их.
б) Ответьте на вопросы:
1) Какие виды детали представлены на чертеже?
2) Сочетанием каких геометрических тел образована каждая деталь?
3) Есть ли отверстия в детали? Если есть, какую геометрическую форму отверстие имеет?
4) Найдите на каждом из видов все плоские поверхности, перпендикулярные фронтальной, а затем — горизонтальной плоскостям проекций.

2. По наглядному изображению деталей (рис. 99) выполните чертеж в необходимом количестве видов. Нанесите на всех видах и обозначьте точки А, В и С.
