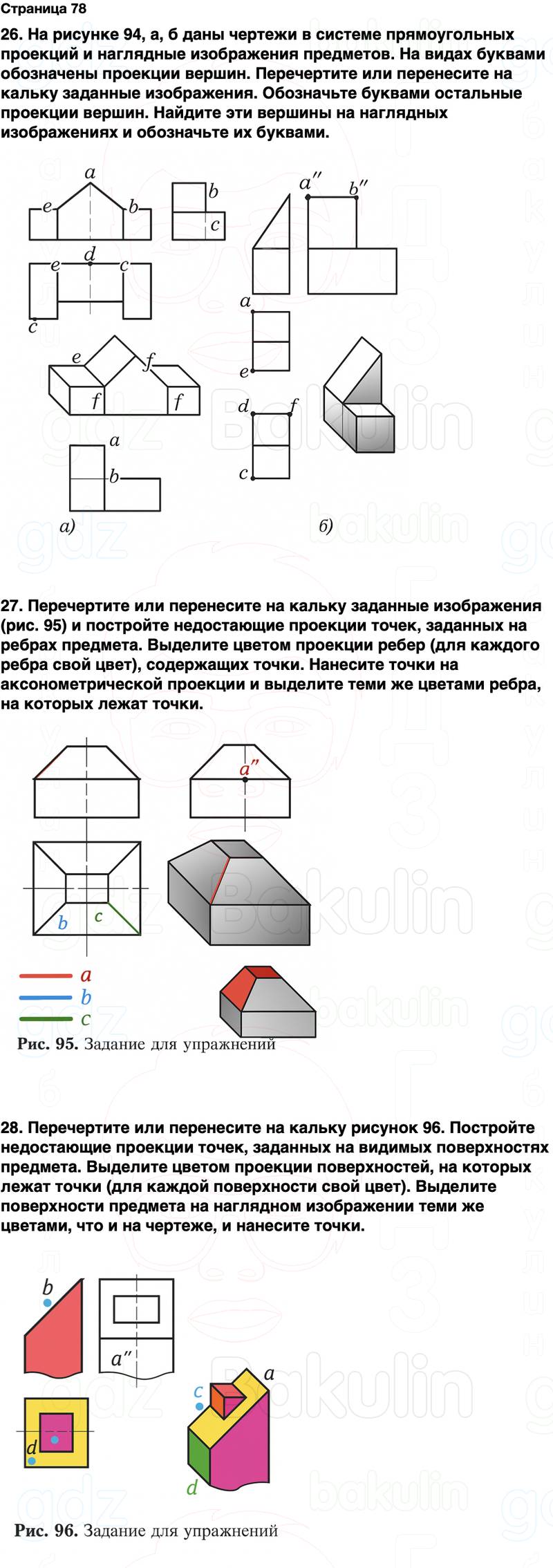

26. На рисунке 94, а, б даны чертежи в системе прямоугольных проекций и наглядные изображения предметов. На видах буквами обозначены проекции вершин. Перечертите или перенесите на кальку заданные изображения. Обозначьте буквами остальные проекции вершин. Найдите эти вершины на наглядных изображениях и обозначьте их буквами.

27. Перечертите или перенесите на кальку заданные изображения (рис. 95) и постройте недостающие проекции точек, заданных на ребрах предмета. Выделите цветом проекции ребер (для каждого ребра свой цвет), содержащих точки. Нанесите точки на аксонометрической проекции и выделите теми же цветами ребра, на которых лежат точки.

28. Перечертите или перенесите на кальку рисунок 96. Постройте недостающие проекции точек, заданных на видимых поверхностях предмета. Выделите цветом проекции поверхностей, на которых лежат точки (для каждой поверхности свой цвет). Выделите поверхности предмета на наглядном изображении теми же цветами, что и на чертеже, и нанесите точки.
