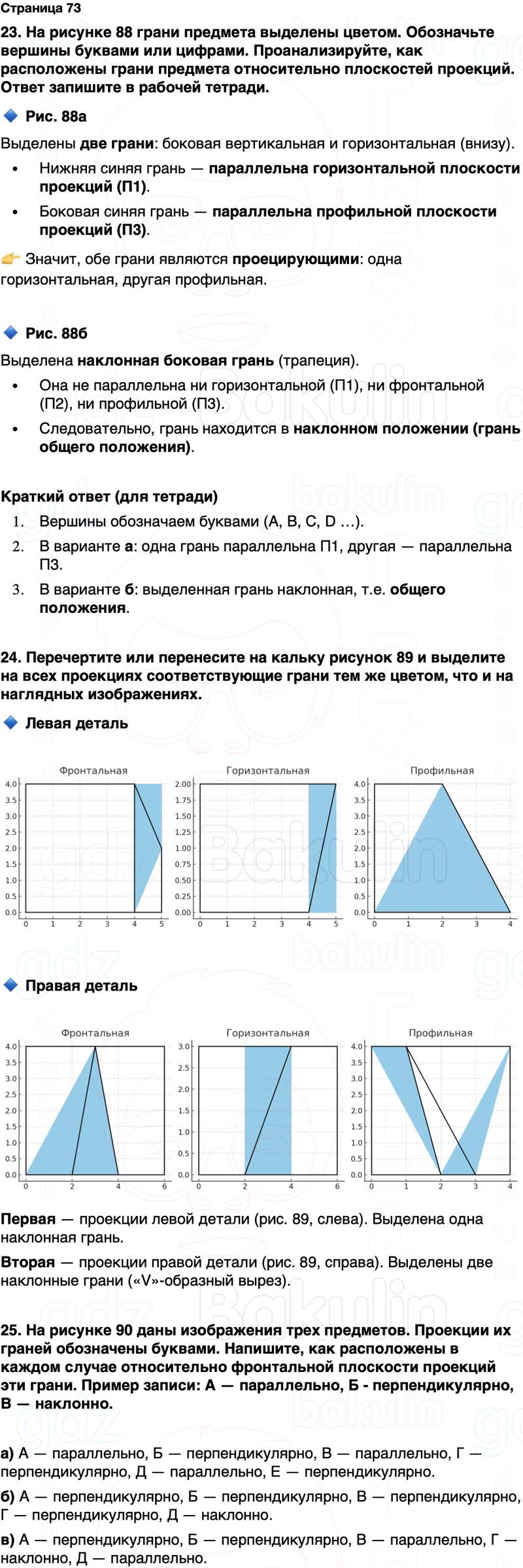

23. На рисунке 88 грани предмета выделены цветом. Обозначьте вершины буквами или цифрами. Проанализируйте, как расположены грани предмета относительно плоскостей проекций. Ответ запишите в рабочей тетради.

24. Перечертите или перенесите на кальку рисунок 89 и выделите на всех проекциях соответствующие грани тем же цве-том, что и на наглядных изображениях.

25. На рисунке 90 даны изображения трех предметов. Проекции их граней обозначены буквами. Напишите, как расположены в каждом случае относительно фронтальной плоскости проекций эти грани. Пример записи: А — параллельно, Б - перпендикулярно, В — наклонно.
