Условие задания

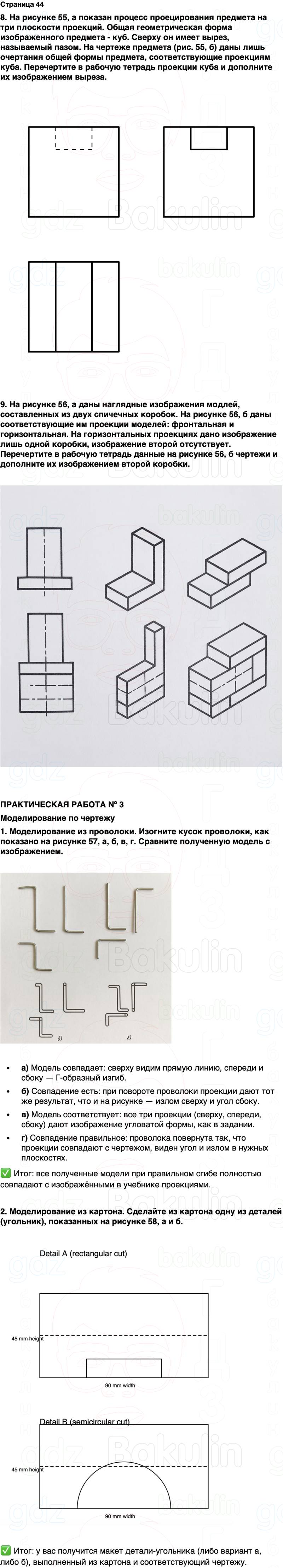

8. На рисунке 55, а показан процесс проецирования предмета на три плоскости проекций. Общая геометрическая форма изображенного предмета - куб. Сверху он имеет вырез, называемый пазом. На чертеже предмета (рис. 55, б) даны лишь очертания общей формы предмета, соответствующие проекциям куба. Перечертите в рабочую тетрадь проекции куба и дополните их изображением выреза.
9. На рисунке 56, а даны наглядные изображения моде-лей, составленных из двух спичечных коробок. На рисунке 56, б даны соответствующие им проекции моделей: фрон-тальная и горизонтальная. На горизонтальных проекциях дано изображение лишь одной коробки, изображение второй отсутствует.
Перечертите в рабочую тетрадь данные на рисунке 56, б чертежи и дополните их изображением второй коробки.
ПРАКТИЧЕСКАЯ РАБОТА Nº 3
Моделирование по чертежу
1. Моделирование из проволоки. Изогните кусок проволоки, как показано на рисунке 57, а, б, в, г. Сравните полученную модель с изображением.
2. Моделирование из картона. Сделайте из картона одну из деталей (угольник), показанных на рисунке 58, а и б.
