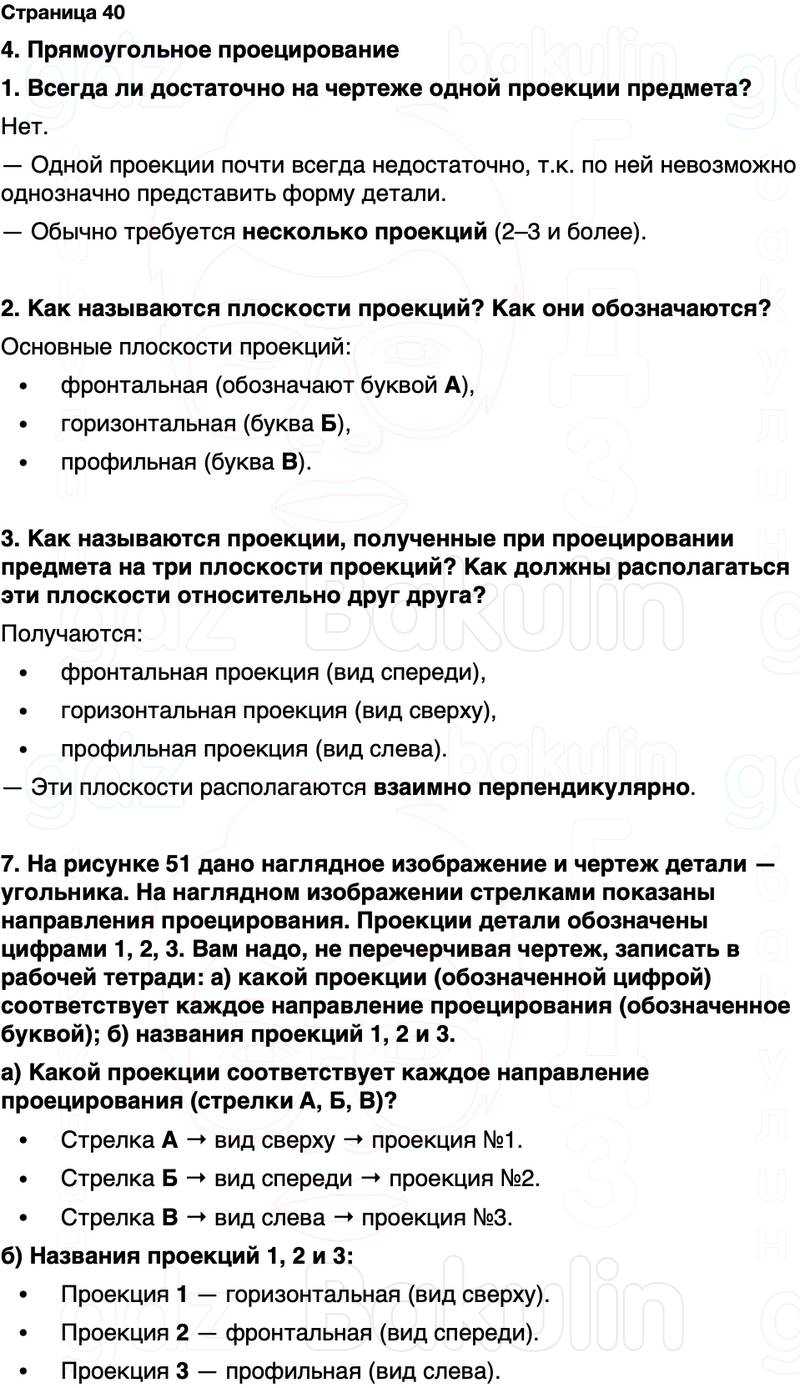

4. Прямоугольное проецирование

1. Всегда ли достаточно на чертеже одной проекции предмета?

2. Как называются плоскости проекций? Как они обозначаются?

3. Как называются проекции, полученные при проецировании предмета на три плоскости проекций? Как должны располагаться эти плоскости относительно друг друга?

7. На рисунке 51 дано наглядное изображение и чертеж детали — угольника. На наглядном изображении стрелками показаны направления проецирования. Проекции детали обозначены цифрами 1, 2, 3. Вам надо, не перечерчивая чертеж, записать в рабочей тетради: а) какой проекции (обозначенной цифрой) соответствует каждое направление проецирования (обозначенное буквой); б) названия проекций 1, 2 и 3.
