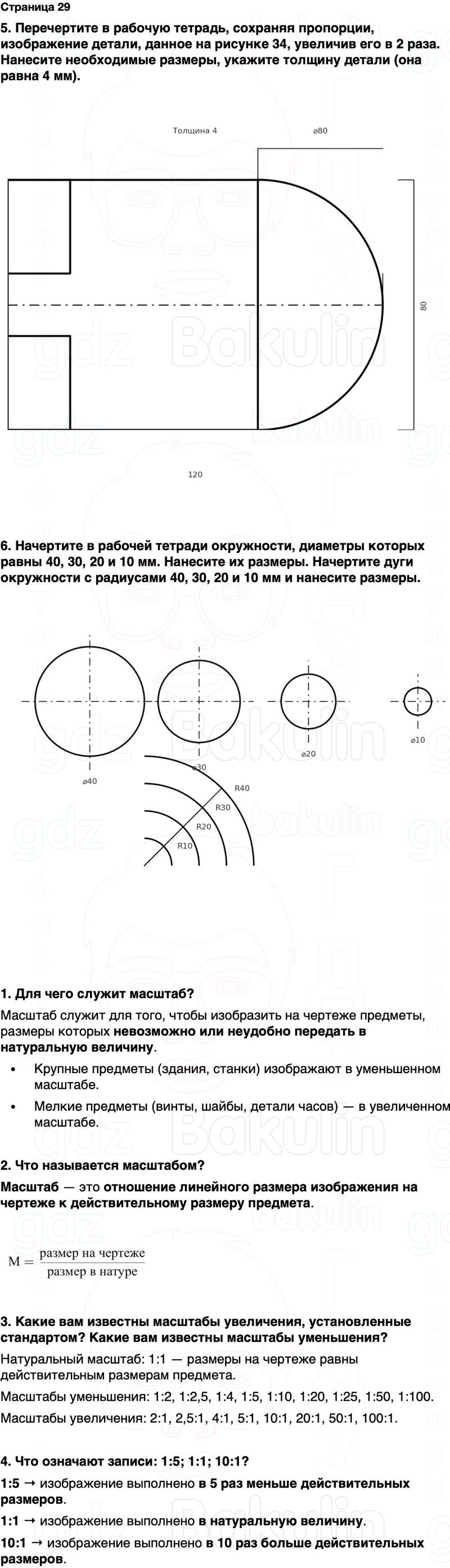

5. Перечертите в рабочую тетрадь, сохраняя пропорции, изображение детали, данное на рисунке 34, увеличив его в 2 раза. Нанесите необходимые размеры, укажите толщину детали (она равна 4 мм).

6. Начертите в рабочей тетради окружности, диаметры которых равны 40, 30, 20 и 10 мм. Нанесите их размеры. Начертите дуги окружности с радиусами 40, 30, 20 и 10 мм и нанесите размеры.

1. Для чего служит масштаб?
2. Что называется масштабом?
3. Какие вам известны масштабы увеличения, установлен-ные стандартом? Какие вам известны масштабы уменьшения?
4. Что означают записи: 1:5; 1:1; 10:1?
