IX. Чтение строительных чертежей

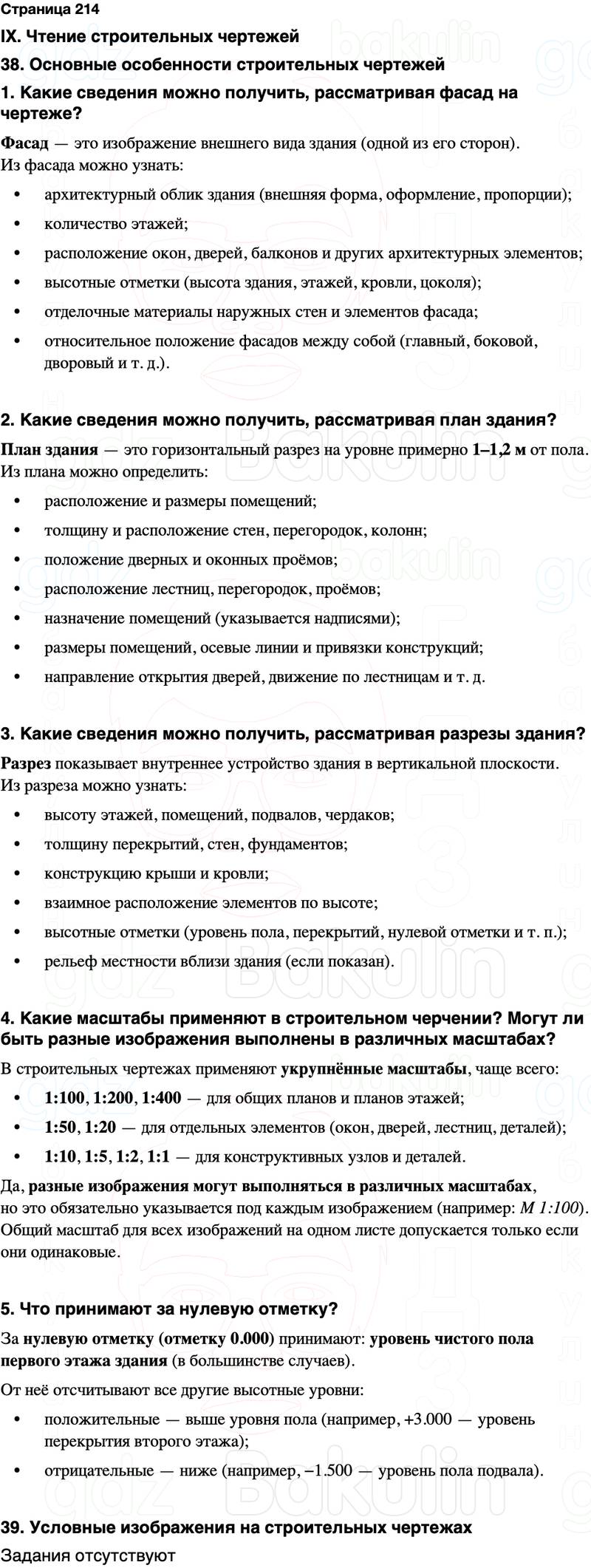

38. Основные особенности строительных чертежей

1. Какие сведения можно получить, рассматривая фасад на чертеже?

2. Какие сведения можно получить, рассматривая план здания?

3. Какие сведения можно получить, рассматривая разрезы здания?

4. Какие масштабы применяют в строительном черчении? Могут ли быть разные изображения выполнены в различных масштабах?

5. Что принимают за нулевую отметку?

39. Условные изображения на строительных чертежах
