ГРАФИЧЕСКАЯ РАБОТА Nº 19
Деталирование

Выполните по указанию учителя чертежи одной-двух деталей (рис. 240, 244, 245, 246, 247, 248).

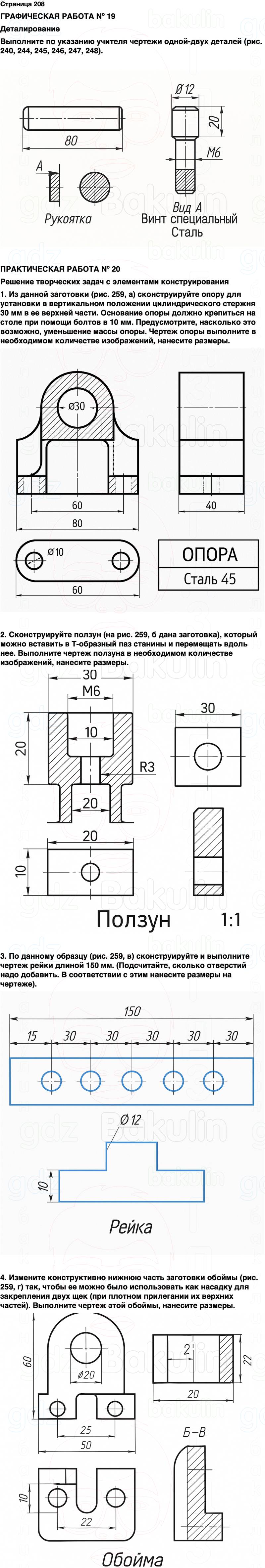

ПРАКТИЧЕСКАЯ РАБОТА Nº 20
Решение творческих задач с элементами конструирования
1. Из данной заготовки (рис. 259, а) сконструируйте опору для установки в вертикальном положении цилиндрического стержня
• 30 мм в ее верхней части. Основание опоры должно крепиться на столе при помощи болтов в 10 мм. Предусмотрите, насколько это возможно, уменьшение массы опоры. Чертеж опоры выполните в необходимом количестве изображений, нанесите размеры.

2. Сконструируйте ползун (на рис. 259, б дана заготовка), который можно вставить в Т-образный паз станины и перемещать вдоль нее. Выполните чертеж ползуна в необходимом количестве изображений, нанесите размеры.

3. По данному образцу (рис. 259, в) сконструируйте и выполните чертеж рейки длиной 150 мм. (Подсчитайте, сколько отверстий надо добавить. В соответствии с этим нанесите размеры на чертеже).

4. Измените конструктивно нижнюю часть заготовки обоймы (рис. 259, г) так, чтобы ее можно было использовать как насадку для закрепления двух щек (при плотном прилегании их верхних частей).
Выполните чертеж этой обоймы, нанесите размеры.
