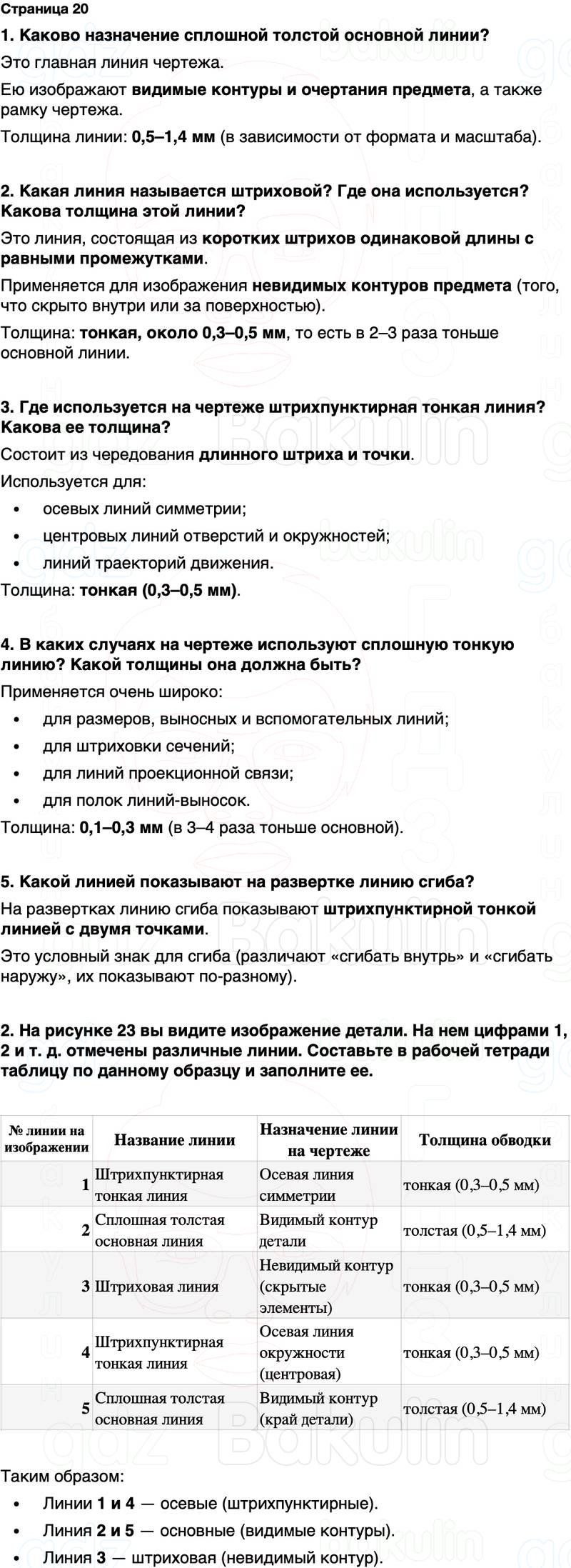

ГДЗ Черчение 9 класс Ботвинников, Виноградов Страница / 20

1. Каково назначение сплошной толстой основной линии?
2. Какая линия называется штриховой? Где она используется? Какова толщина этой линии?
3. Где используется на чертеже штрихпунктирная тонкая линия? Какова ее толщина?
4. В каких случаях на чертеже используют сплошную тонкую линию? Какой толщины она должна быть?
5. Какой линией показывают на развертке линию сгиба?

2. На рисунке 23 вы видите изображение детали. На нем цифрами 1, 2 и т. д. отмечены различные линии. Составьте в рабочей тетради таблицу по данному образцу и заполните ее.
