Условие задания

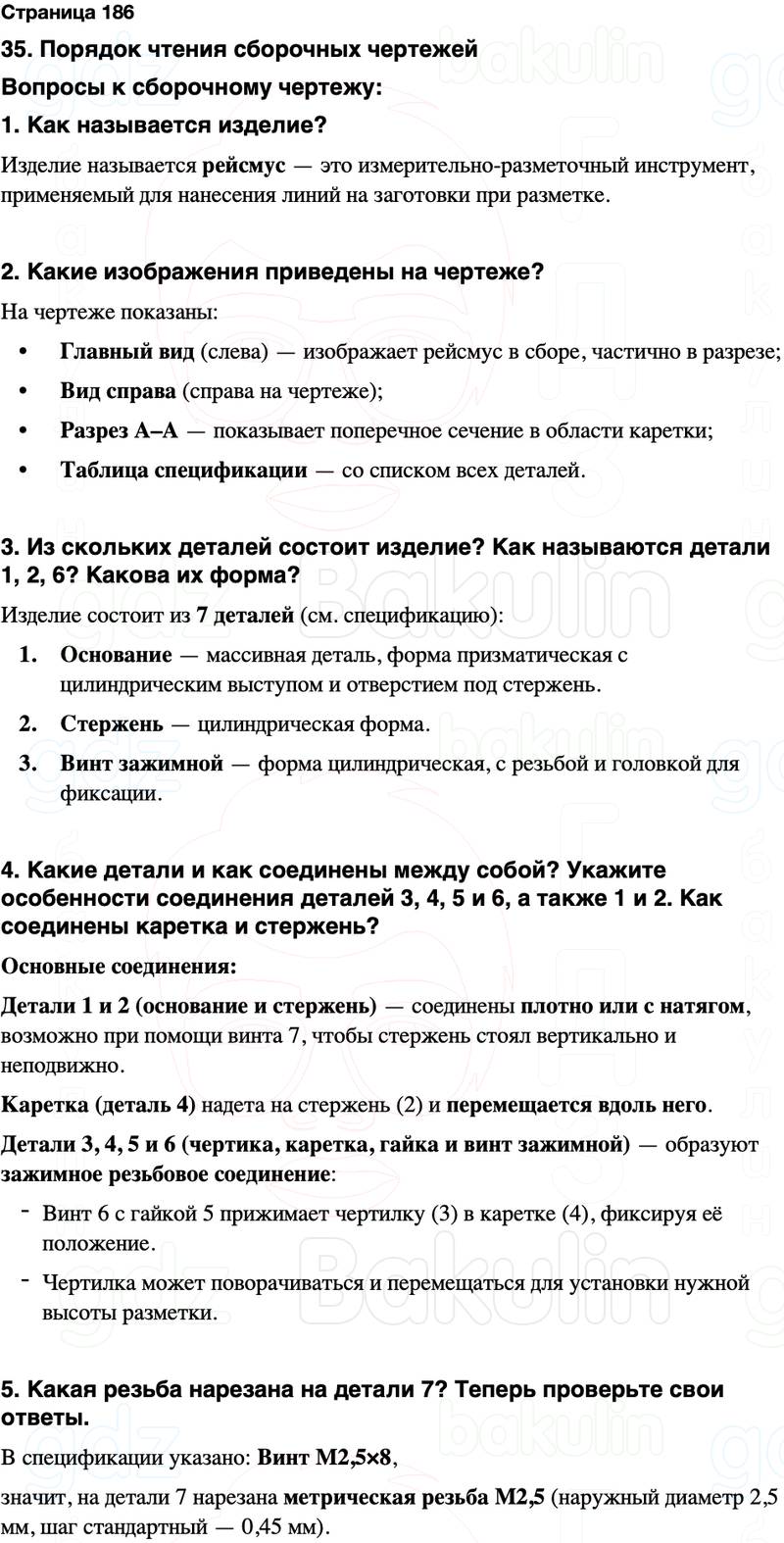

35. Порядок чтения сборочных чертежей
Вопросы к сборочному чертежу:
1. Как называется изделие?
2. Какие изображения приведены на чертеже?
3. Из скольких деталей состоит изделие? Как называются
детали 1, 2, 6? Какова их форма?
4. Какие детали и как соединены между собой? Укажите особенности соединения деталей 3, 4, 5 и 6, а также 1 и 2.
Как соединены каретка и стержень?
5. Какая резьба нарезана на детали 7?
Теперь проверьте свои ответы.
