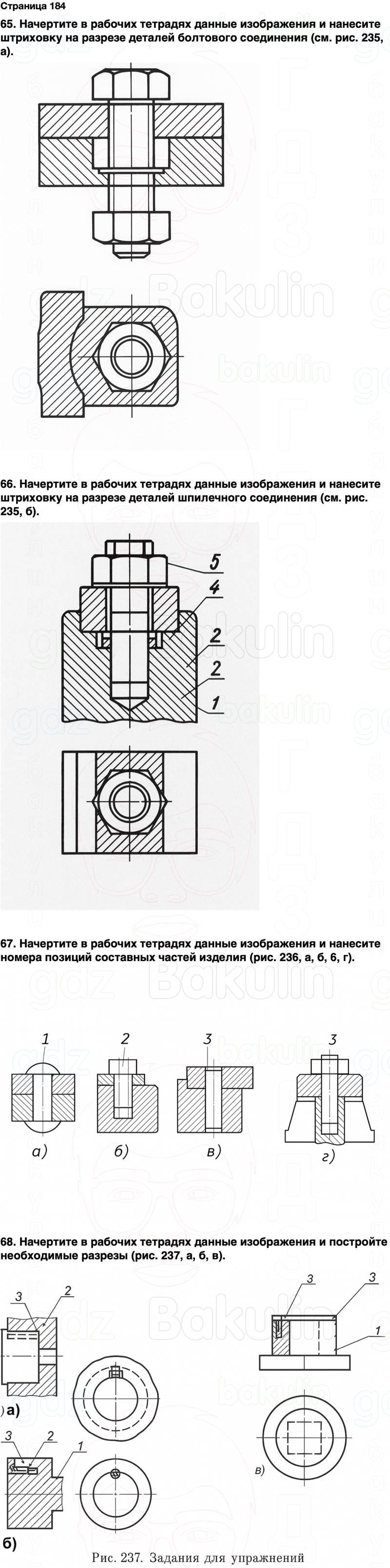

65. Начертите в рабочих тетрадях данные изображения и нанесите штриховку на разрезе деталей болтового соединения (см. рис. 235, а).

66. Начертите в рабочих тетрадях данные изображения и нанесите штриховку на разрезе деталей шпилечного соединения (см. рис. 235, б).

67. Начертите в рабочих тетрадях данные изображения и нанесите номера позиций составных частей изделия (рис. 236, а, б, 6, г).

68. Начертите в рабочих тетрадях данные изображения и постройте необходимые разрезы (рис. 237, а, б, в).
