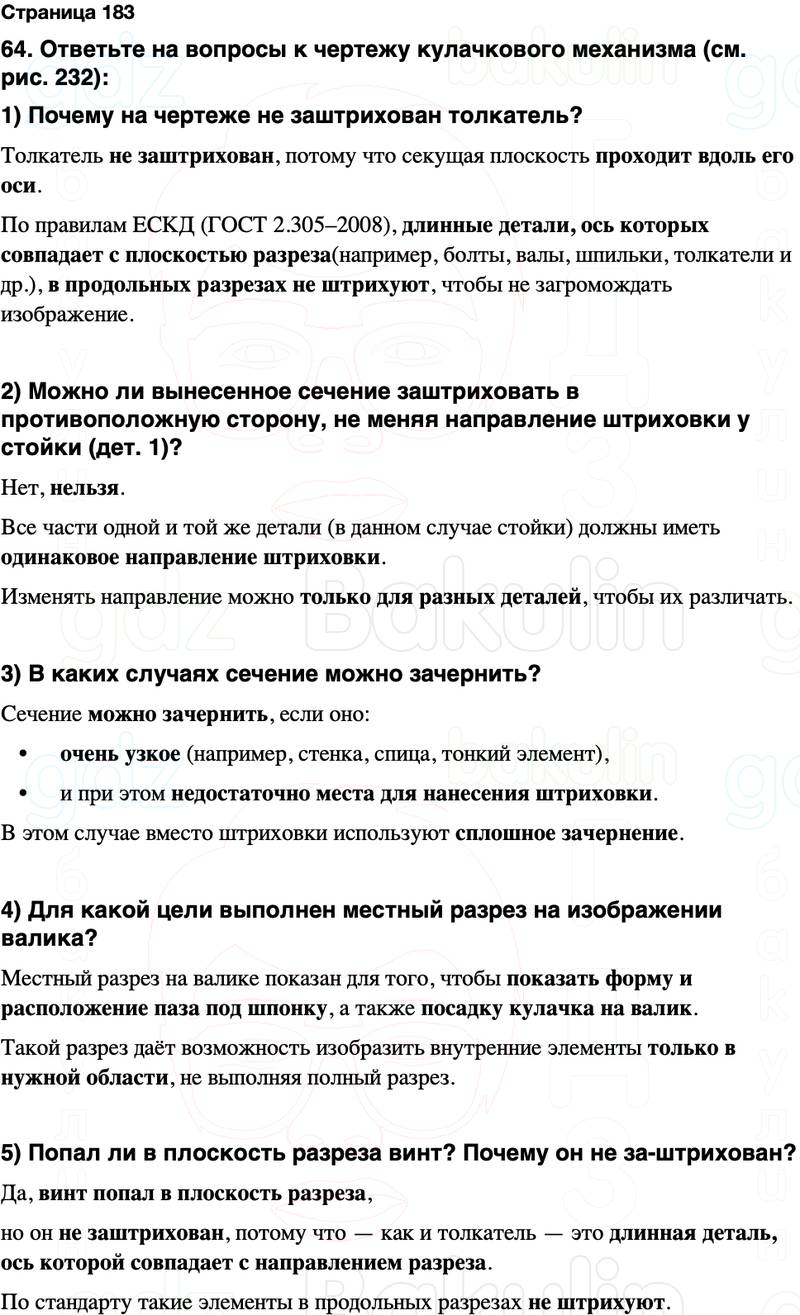

64. Ответьте на вопросы к чертежу кулачкового механизма (см. рис. 232):
1) Почему на чертеже не заштрихован толкатель?
2) Можно ли вынесенное сечение заштриховать в противоположную сторону, не меняя направление штриховки у стойки (дет. 1)?
3) В каких случаях сечение можно зачернить?
4) Для какой цели выполнен местный разрез на изображении валика?
5) Попал ли в плоскость разреза винт? Почему он не за-штрихован?
