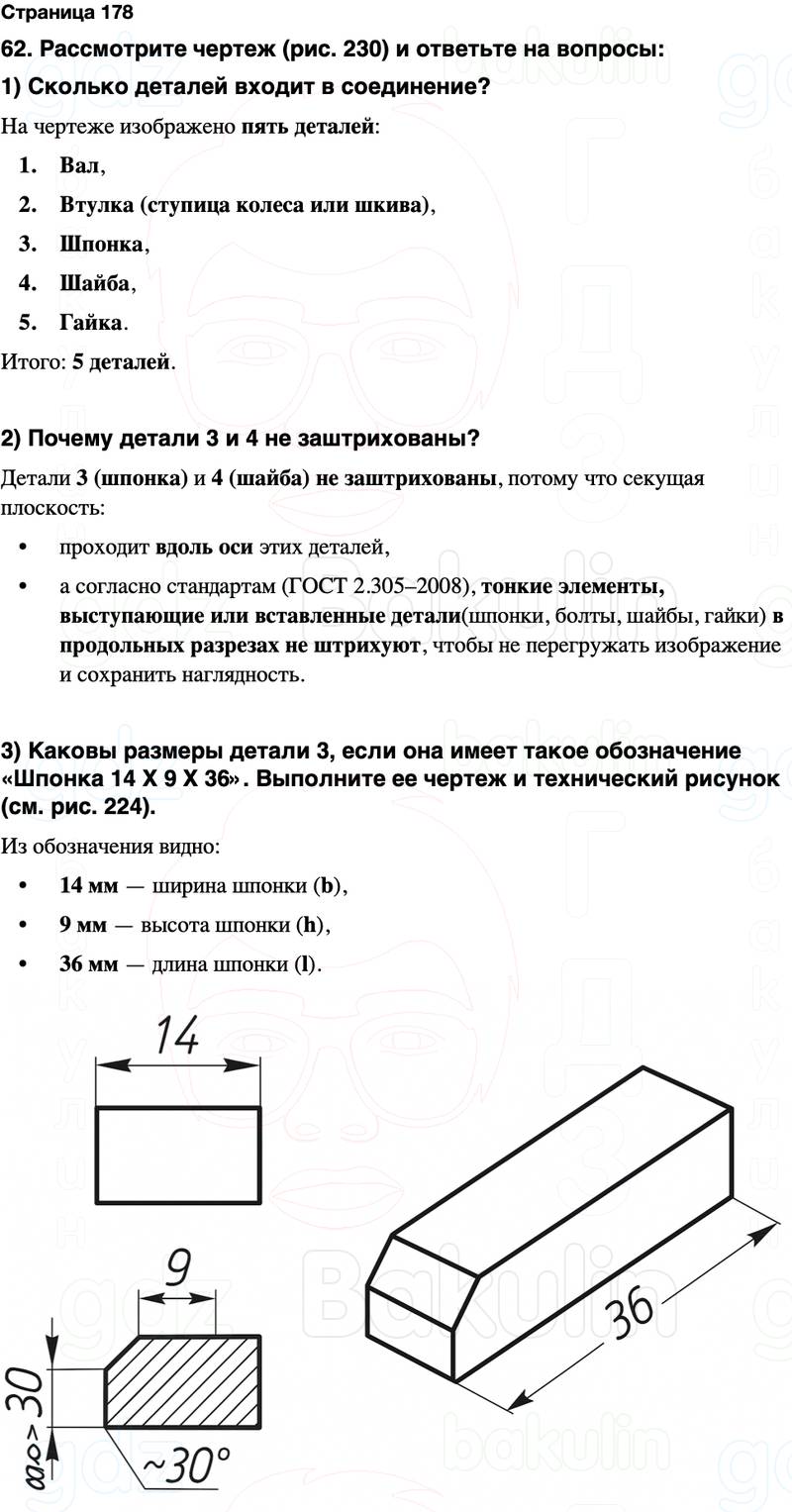

62. Рассмотрите чертеж (рис. 230) и ответьте на вопросы:
1) Сколько деталей входит в соединение?
2) Почему детали 3 и 4 не заштрихованы?
3) Каковы размеры детали 3, если она имеет такое обозначение «Шпонка 14 Х 9 Х 36». Выполните ее чертеж и технический рисунок (см. рис. 224).
