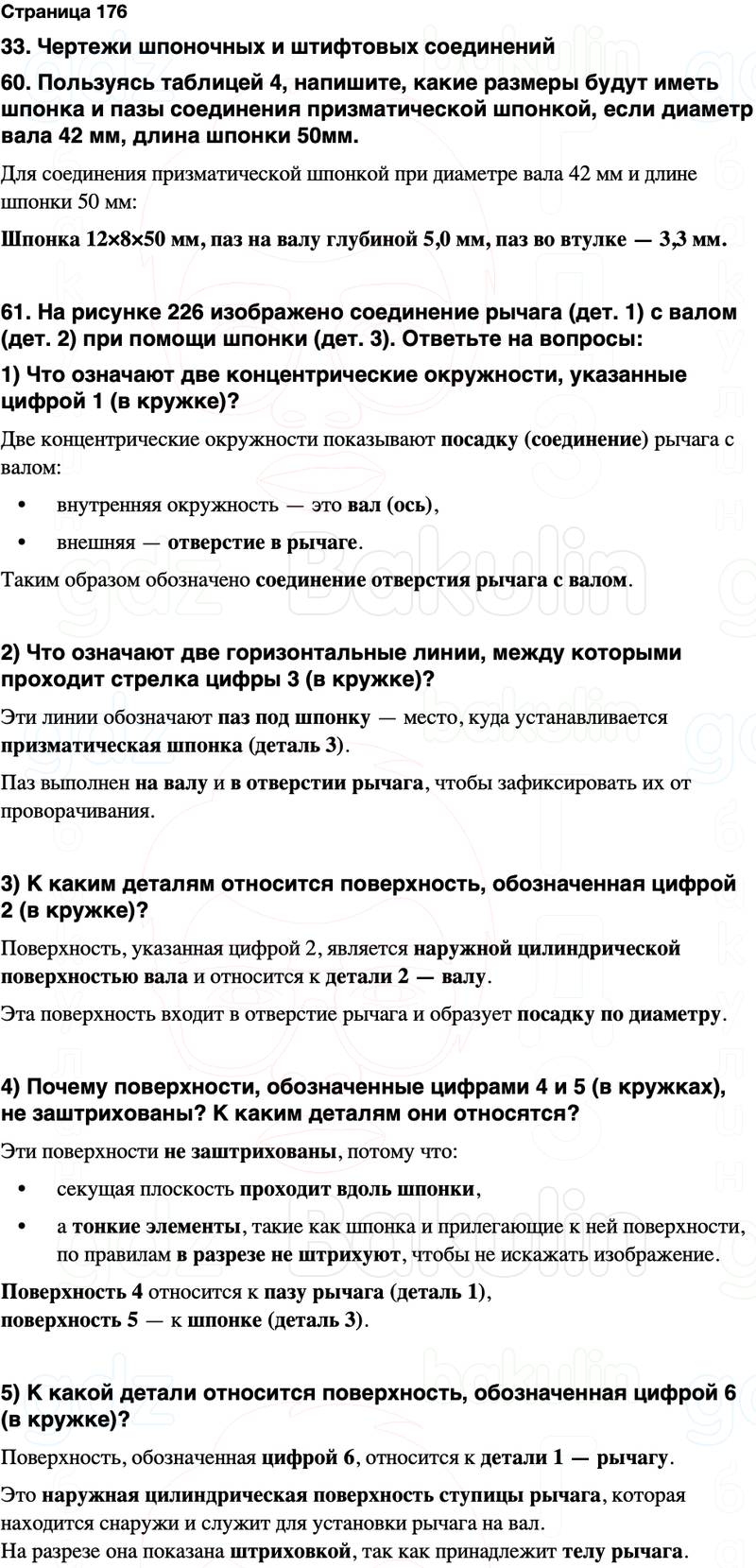

33. Чертежи шпоночных и штифтовых соединений

60. Пользуясь таблицей 4, напишите, какие размеры будут иметь шпонка и пазы соединения призматической шпонкой, если диаметр вала 42 мм, длина шпонки 50мм.

61. На рисунке 226 изображено соединение рычага (дет. 1) с валом (дет. 2) при помощи шпонки (дет. 3). Ответьте на вопросы:
1) Что означают две концентрические окружности, указанные цифрой 1 (в кружке)?
2) Что означают две горизонтальные линии, между которыми проходит стрелка цифры 3 (в кружке)?
3) К каким деталям относится поверхность, обозначенная цифрой 2 (в кружке)?
4) Почему поверхности, обозначенные цифрами 4 и 5 (в кружках), не заштрихованы? К каким деталям они относятся?

5) К какой детали относится поверхность, обозначенная цифрой 6 (в кружке)?
