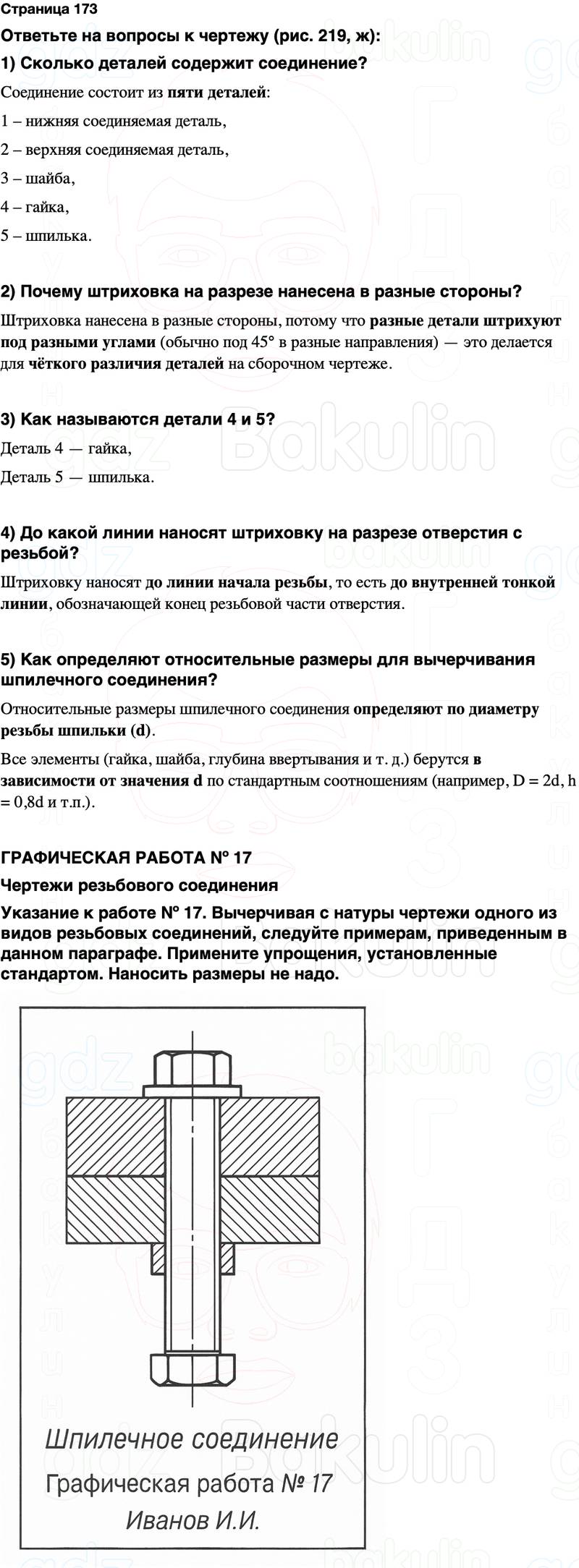

Ответьте на вопросы к чертежу (рис. 219, ж):
1) Сколько деталей содержит соединение?
2) Почему штриховка на разрезе нанесена в разные стороны?
3) Как называются детали 4 и 5?
4) До какой линии наносят штриховку на разрезе отверстия с резьбой?
5) Как определяют относительные размеры для вычерчивания шпилечного соединения?

ГРАФИЧЕСКАЯ РАБОТА Nº 17
Чертежи резьбового соединения
Указание к работе Nº 17. Вычерчивая с натуры чертежи одного из видов резьбовых соединений, следуйте примерам, приведенным в данном параграфе. Примените упрощения, установленные стандартом. Наносить размеры не надо.
