43. Выполните эскиз одной из деталей по указанию учителя с натуры или по наглядному изображению (рис. 155).

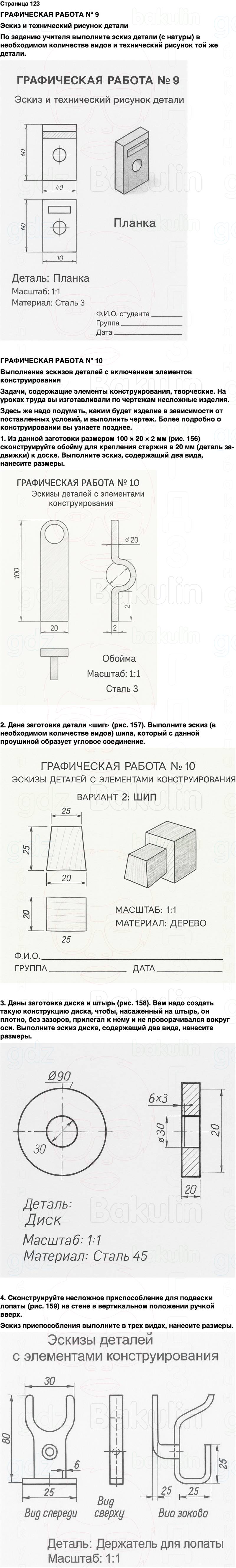

ГРАФИЧЕСКАЯ РАБОТА Nº 9
Эскиз и технический рисунок детали
По заданию учителя выполните эскиз детали (с натуры) в необходимом количестве видов и технический рисунок той же детали.

ГРАФИЧЕСКАЯ РАБОТА Nº 10
Выполнение эскизов деталей с включением элементов конструирования
Задачи, содержащие элементы конструирования, творческие. На уроках труда вы изготавливали по чертежам несложные изделия.
Здесь же надо подумать, каким будет изделие в зависимости от по-ставленных условий, и выполнить чертеж. Более подробно о конструировании вы узнаете позднее.
1. Из данной заготовки размером 100 × 20 × 2 мм (рис. 156) сконструируйте обойму для крепления стержня в 20 мм (деталь за-движки) к доске. Выполните эскиз, содержащий два вида, нанесите размеры.
2. Дана заготовка детали «шип» (рис. 157). Выполните эскиз (в необходимом количестве видов) шипа, который с данной проушиной образует угловое соединение.
3. Даны заготовка диска и штырь (рис. 158). Вам надо создать такую конструкцию диска, чтобы, насаженный на штырь, он плотно, без зазоров, прилегал к нему и не проворачивался вокруг оси. Выполните эскиз диска, содержащий два вида, нанесите размеры.
4. Сконструируйте несложное приспособление для подвески лопаты (рис. 159) на стене в вертикальном положении ручкой вверх.
Эскиз приспособления выполните в трех видах, нанесите размеры.
