Условие задания

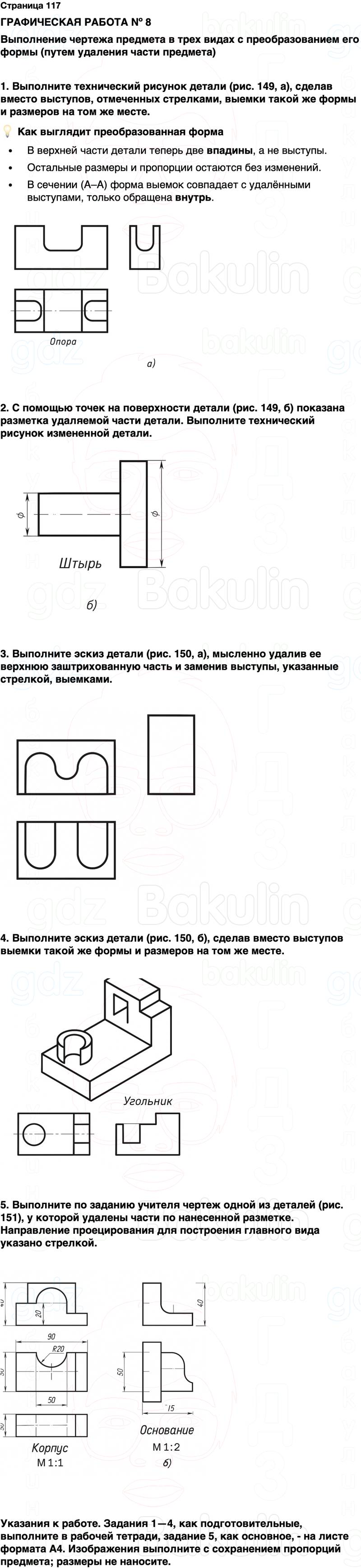

ГРАФИЧЕСКАЯ РАБОТА Nº 8
Выполнение чертежа предмета в трех видах с преобразованием его формы (путем удаления части предмета)
1. Выполните технический рисунок детали (рис. 149, а), сделав вместо выступов, отмеченных стрелками, выемки такой же формы и размеров на том же месте.
2. С помощью точек на поверхности детали (рис. 149, б) показана разметка удаляемой части детали. Выполните технический рисунок измененной детали.
3. Выполните эскиз детали (рис. 150, а), мысленно удалив ее верхнюю заштрихованную часть и заменив выступы, указанные стрелкой, выемками.
4. Выполните эскиз детали (рис. 150, б), сделав вместо выступов выемки такой же формы и размеров на том же месте.
5. Выполните по заданию учителя чертеж одной из деталей (рис. 151), у которой удалены части по нанесенной разметке. Направление проецирования для построения главного вида указано стрелкой.
Указания к работе. Задания 1—4, как подготовительные, выполните в рабочей тетради, задание 5, как основное, - на листе формата А4. Изображения выполните с сохранением пропорций предмета; размеры не наносите.
