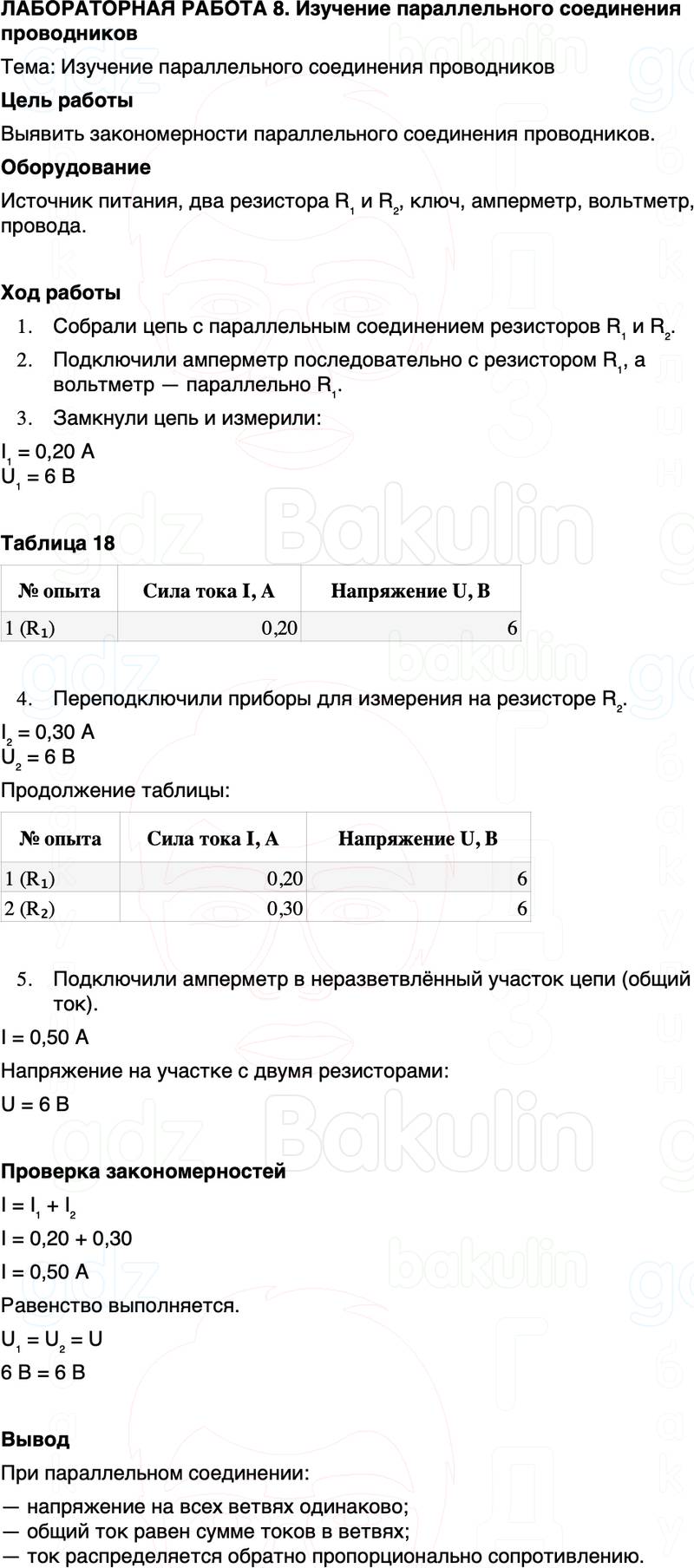

ЛАБОРАТОРНАЯ РАБОТА 8. Изучение параллельного соединения проводников
Тема: Изучение параллельного соединения проводников
Цель работы
Выявить закономерности параллельного соединения проводников.
Оборудование
Источник питания, два резистора R₁ и R₂, ключ, амперметр, вольтметр, провода.
Ход работы
- Собрали цепь с параллельным соединением резисторов R₁ и R₂.
- Подключили амперметр последовательно с резистором R₁, а вольтметр — параллельно R₁.
- Замкнули цепь и измерили:
I₁ = 0,20 А
U₁ = 6 В
Таблица 18
|
№ опыта |
Сила тока I, А |
Напряжение U, В |
|
1 (R₁) |
0,20 |
6 |
- Переподключили приборы для измерения на резисторе R₂.
I₂ = 0,30 А
U₂ = 6 В
Продолжение таблицы:
|
№ опыта |
Сила тока I, А |
Напряжение U, В |
|
1 (R₁) |
0,20 |
6 |
|
2 (R₂) |
0,30 |
6 |
- Подключили амперметр в неразветвлённый участок цепи (общий ток).
I = 0,50 А
Напряжение на участке с двумя резисторами:
U = 6 В
Проверка закономерностей
I = I₁ + I₂
I = 0,20 + 0,30
I = 0,50 А
Равенство выполняется.
U₁ = U₂ = U
6 В = 6 В
Вывод
При параллельном соединении:
— напряжение на всех ветвях одинаково;
— общий ток равен сумме токов в ветвях;
— ток распределяется обратно пропорционально сопротивлению.
