Условие задания

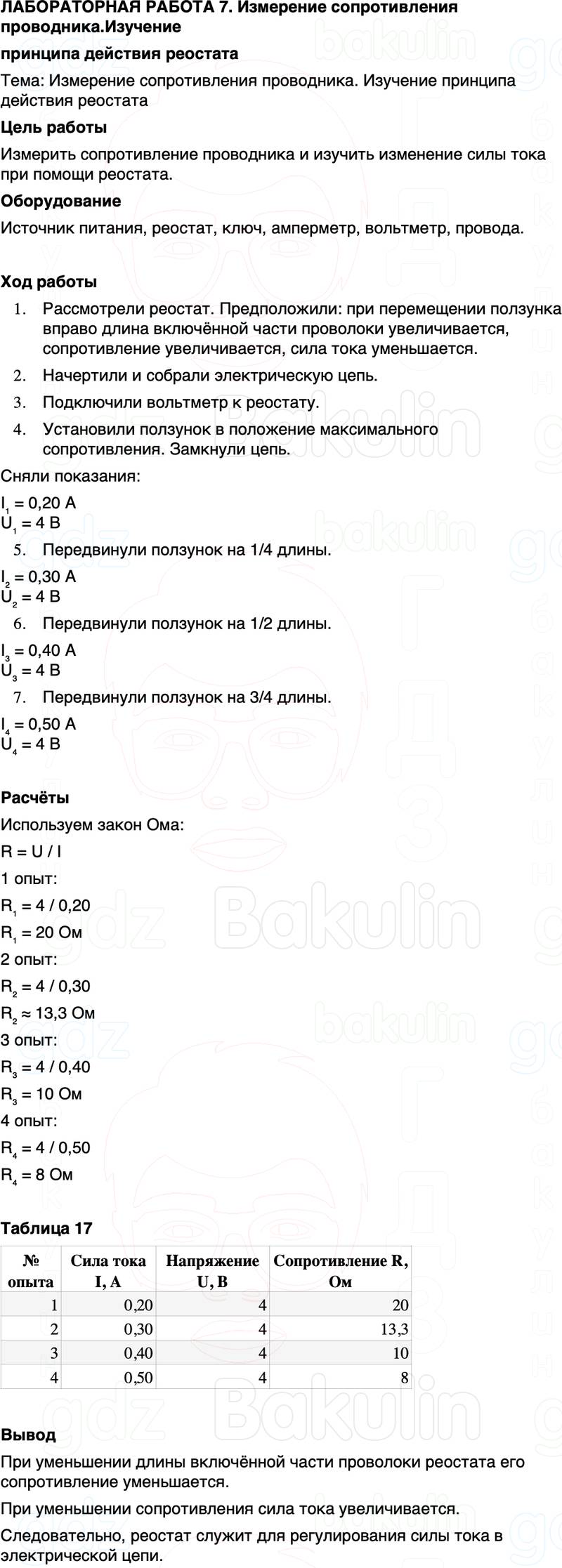

ЛАБОРАТОРНАЯ РАБОТА 7. Измерение сопротивления проводника.Изучение
принципа действия реостата
Тема: Измерение сопротивления проводника. Изучение принципа действия реостата
Цель работы
Измерить сопротивление проводника и изучить изменение силы тока при помощи реостата.
Оборудование
Источник питания, реостат, ключ, амперметр, вольтметр, провода.
Ход работы
- Рассмотрели реостат. Предположили: при перемещении ползунка вправо длина включённой части проволоки увеличивается, сопротивление увеличивается, сила тока уменьшается.
- Начертили и собрали электрическую цепь.
- Подключили вольтметр к реостату.
- Установили ползунок в положение максимального сопротивления. Замкнули цепь.
Сняли показания:
I₁ = 0,20 А
U₁ = 4 В
- Передвинули ползунок на 1/4 длины.
I₂ = 0,30 А
U₂ = 4 В
- Передвинули ползунок на 1/2 длины.
I₃ = 0,40 А
U₃ = 4 В
- Передвинули ползунок на 3/4 длины.
I₄ = 0,50 А
U₄ = 4 В
Расчёты
Используем закон Ома:
R = U / I
1 опыт:
R₁ = 4 / 0,20
R₁ = 20 Ом
2 опыт:
R₂ = 4 / 0,30
R₂ ≈ 13,3 Ом
3 опыт:
R₃ = 4 / 0,40
R₃ = 10 Ом
4 опыт:
R₄ = 4 / 0,50
R₄ = 8 Ом
Таблица 17
|
№ опыта |
Сила тока I, А |
Напряжение U, В |
Сопротивление R, Ом |
|
1 |
0,20 |
4 |
20 |
|
2 |
0,30 |
4 |
13,3 |
|
3 |
0,40 |
4 |
10 |
|
4 |
0,50 |
4 |
8 |
Вывод
При уменьшении длины включённой части проволоки реостата его сопротивление уменьшается.
При уменьшении сопротивления сила тока увеличивается.
Следовательно, реостат служит для регулирования силы тока в электрической цепи.
