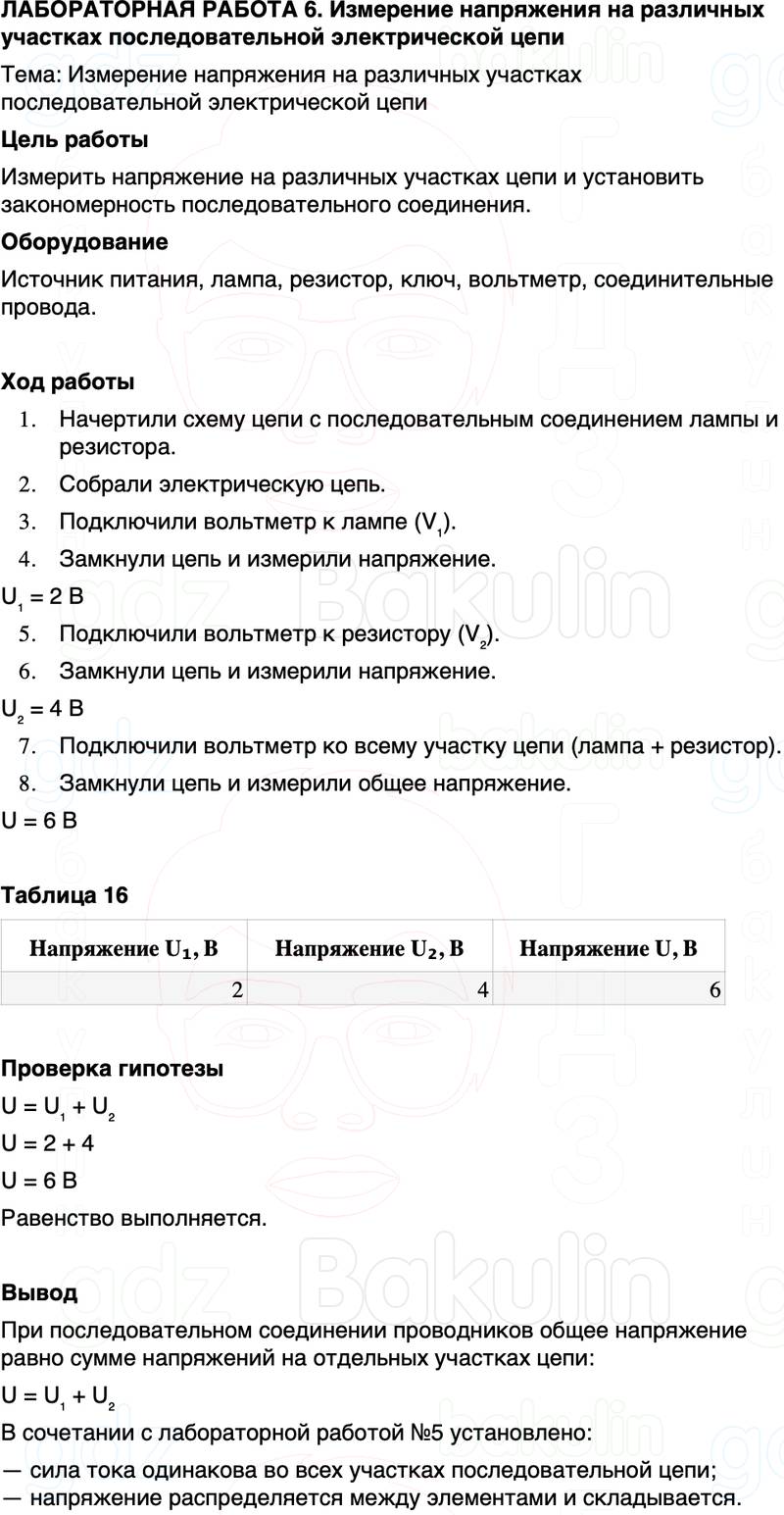

ЛАБОРАТОРНАЯ РАБОТА 6. Измерение напряжения на различных участках последовательной электрической цепи
Тема: Измерение напряжения на различных участках последовательной электрической цепи
Цель работы
Измерить напряжение на различных участках цепи и установить закономерность последовательного соединения.
Оборудование
Источник питания, лампа, резистор, ключ, вольтметр, соединительные провода.
Ход работы
- Начертили схему цепи с последовательным соединением лампы и резистора.
- Собрали электрическую цепь.
- Подключили вольтметр к лампе (V₁).
- Замкнули цепь и измерили напряжение.
U₁ = 2 В
- Подключили вольтметр к резистору (V₂).
- Замкнули цепь и измерили напряжение.
U₂ = 4 В
- Подключили вольтметр ко всему участку цепи (лампа + резистор).
- Замкнули цепь и измерили общее напряжение.
U = 6 В
Таблица 16
|
Напряжение U₁, В |
Напряжение U₂, В |
Напряжение U, В |
|
2 |
4 |
6 |
Проверка гипотезы
U = U₁ + U₂
U = 2 + 4
U = 6 В
Равенство выполняется.
Вывод
При последовательном соединении проводников общее напряжение равно сумме напряжений на отдельных участках цепи:
U = U₁ + U₂
В сочетании с лабораторной работой №5 установлено:
— сила тока одинакова во всех участках последовательной цепи;
— напряжение распределяется между элементами и складывается.
