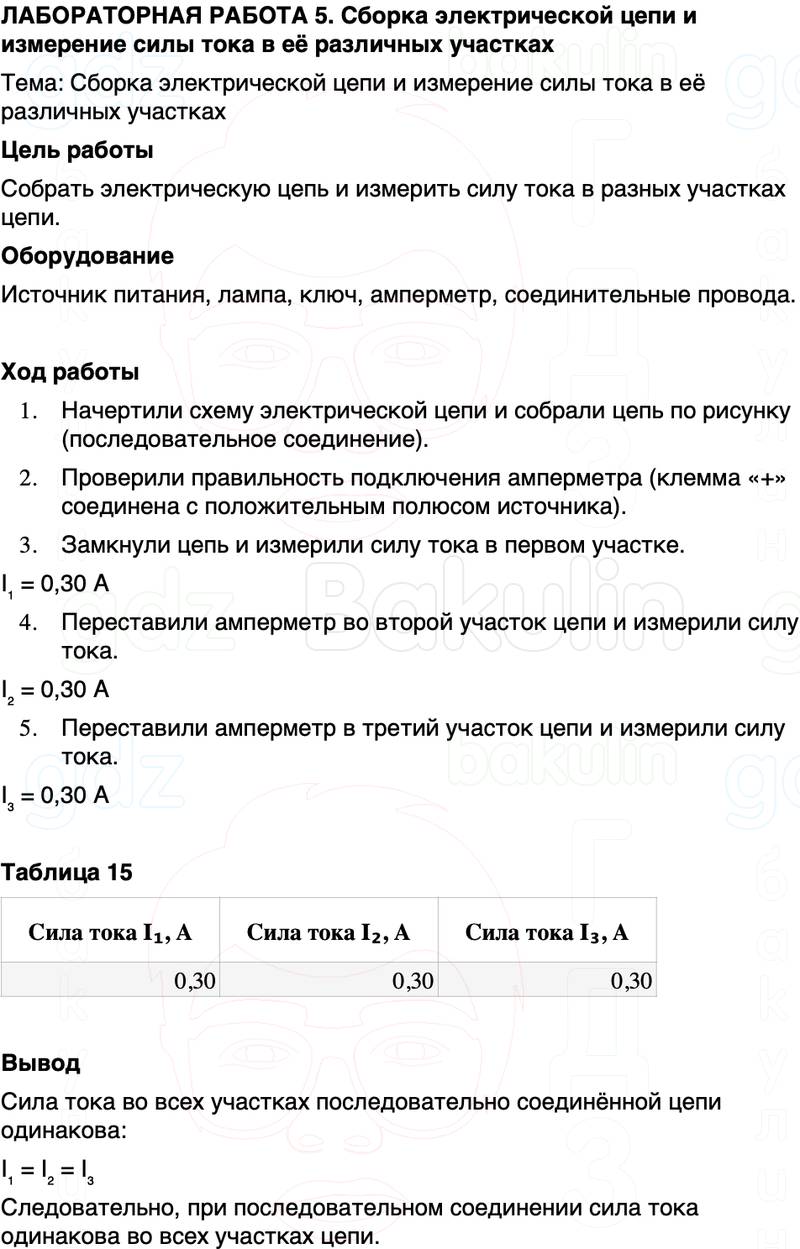

ЛАБОРАТОРНАЯ РАБОТА 5. Сборка электрической цепи и измерение силы тока в её различных участках
Тема: Сборка электрической цепи и измерение силы тока в её различных участках
Цель работы
Собрать электрическую цепь и измерить силу тока в разных участках цепи.
Оборудование
Источник питания, лампа, ключ, амперметр, соединительные провода.
Ход работы
- Начертили схему электрической цепи и собрали цепь по рисунку (последовательное соединение).
- Проверили правильность подключения амперметра (клемма «+» соединена с положительным полюсом источника).
- Замкнули цепь и измерили силу тока в первом участке.
I₁ = 0,30 А
- Переставили амперметр во второй участок цепи и измерили силу тока.
I₂ = 0,30 А
- Переставили амперметр в третий участок цепи и измерили силу тока.
I₃ = 0,30 А
Таблица 15
|
Сила тока I₁, А |
Сила тока I₂, А |
Сила тока I₃, А |
|
0,30 |
0,30 |
0,30 |
Вывод
Сила тока во всех участках последовательно соединённой цепи одинакова:
I₁ = I₂ = I₃
Следовательно, при последовательном соединении сила тока одинакова во всех участках цепи.
