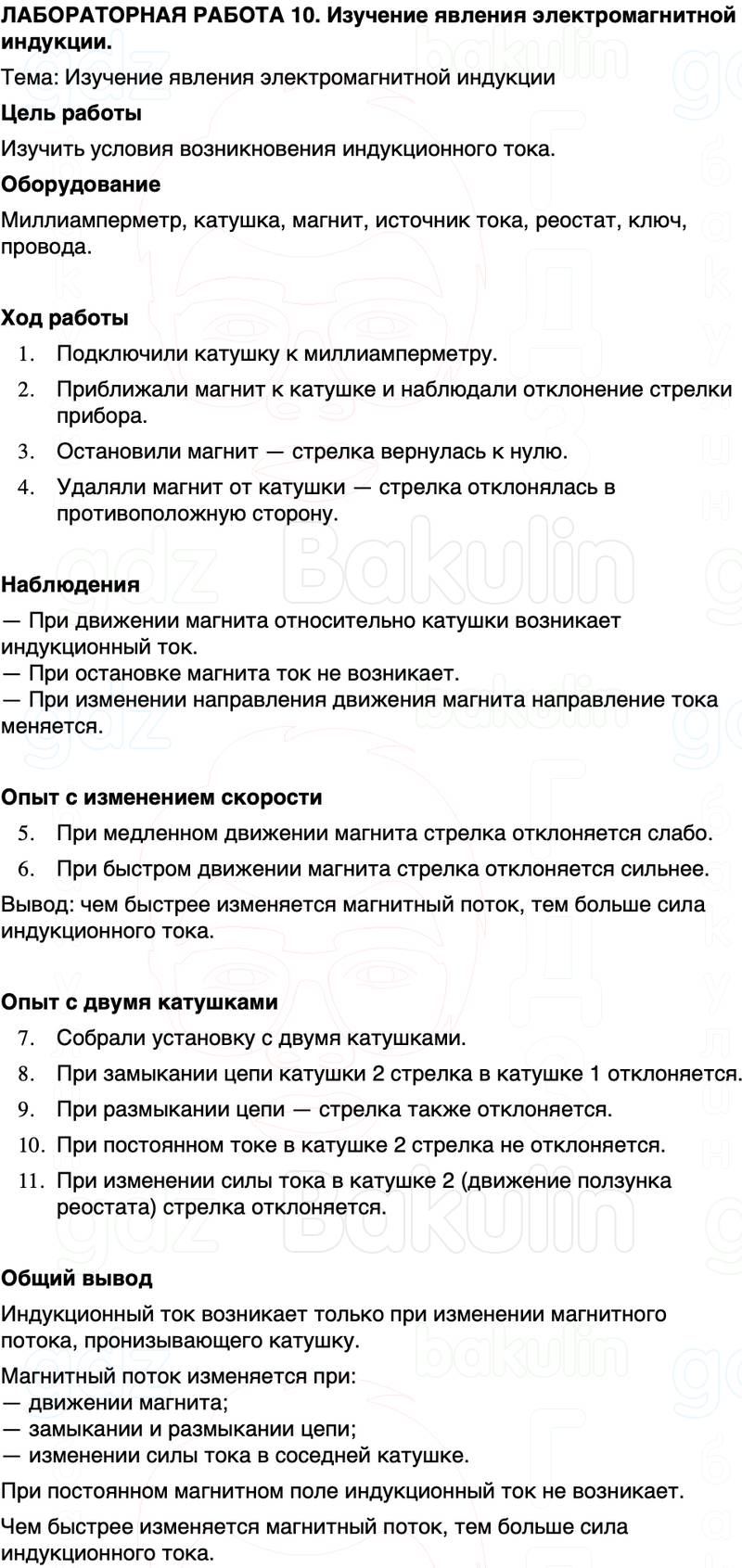

ЛАБОРАТОРНАЯ РАБОТА 10. Изучение явления электромагнитной индукции.
Тема: Изучение явления электромагнитной индукции
Цель работы
Изучить условия возникновения индукционного тока.
Оборудование
Миллиамперметр, катушка, магнит, источник тока, реостат, ключ, провода.
Ход работы
- Подключили катушку к миллиамперметру.
- Приближали магнит к катушке и наблюдали отклонение стрелки прибора.
- Остановили магнит — стрелка вернулась к нулю.
- Удаляли магнит от катушки — стрелка отклонялась в противоположную сторону.
Наблюдения
— При движении магнита относительно катушки возникает индукционный ток.
— При остановке магнита ток не возникает.
— При изменении направления движения магнита направление тока меняется.
Опыт с изменением скорости
- При медленном движении магнита стрелка отклоняется слабо.
- При быстром движении магнита стрелка отклоняется сильнее.
Вывод: чем быстрее изменяется магнитный поток, тем больше сила индукционного тока.
Опыт с двумя катушками
- Собрали установку с двумя катушками.
- При замыкании цепи катушки 2 стрелка в катушке 1 отклоняется.
- При размыкании цепи — стрелка также отклоняется.
- При постоянном токе в катушке 2 стрелка не отклоняется.
- При изменении силы тока в катушке 2 (движение ползунка реостата) стрелка отклоняется.
Общий вывод
Индукционный ток возникает только при изменении магнитного потока, пронизывающего катушку.
Магнитный поток изменяется при:
— движении магнита;
— замыкании и размыкании цепи;
— изменении силы тока в соседней катушке.
При постоянном магнитном поле индукционный ток не возникает.
Чем быстрее изменяется магнитный поток, тем больше сила индукционного тока.
