Условие задания

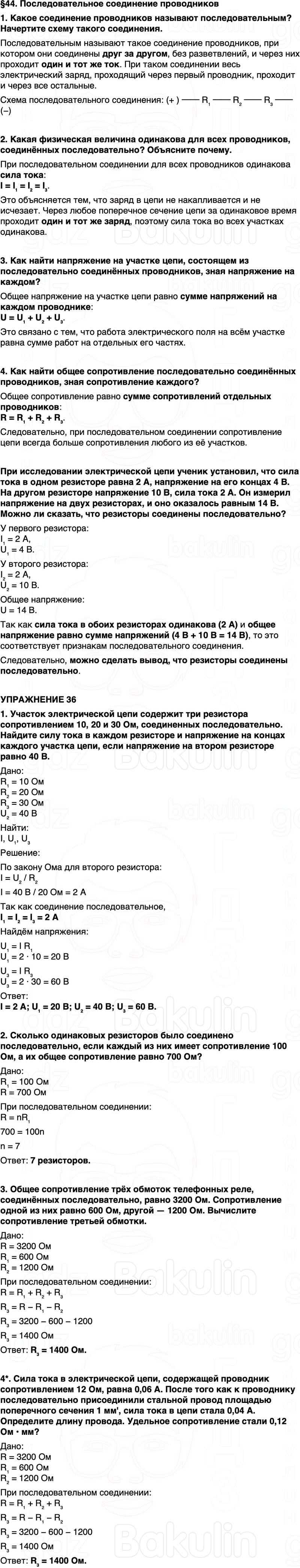

Параграф 44. Последовательное соединение проводников
1. Какое соединение проводников называют последовательным? Начертите схему такого соединения.
2. Какая физическая величина одинакова для всех проводников, соединённых последовательно? Объясните почему.
3. Как найти напряжение на участке цепи, состоящем из последовательно соединённых проводников, зная напряжение на каждом?
4. Как найти общее сопротивление последовательно соединённых проводников, зная сопротивление каждого?
При исследовании электрической цепи ученик установил, что сила тока в одном резисторе равна 2 А, напряжение на его концах 4 В.
На другом резисторе напряжение 10 В, сила тока 2 А. Он измерил напряжение на двух резисторах, и оно оказалось равным 14 В.
Можно ли сказать, что резисторы соединены последовательно?
УПРАЖНЕНИЕ 36
1. Участок электрической цепи содержит три резистора сопротивлением 10, 20 и 30 Ом, соединенных последовательно. Найдите силу тока в каждом резисторе и напряжение на концах каждого участка цепи, если напряжение на втором резисторе равно 40 В.
2. Сколько одинаковых резисторов было соединено последовательно, если каждый из них имеет сопротивление 100 Ом, а их общее сопротивление равно 700 Ом?
3. Общее сопротивление трёх обмоток телефонных реле, соединённых последовательно, равно 3200 Ом. Сопротивление одной из них равно
600 Ом, другой — 1200 Ом. Вычислите сопротивление третьей обмотки.
4*. Сила тока в электрической цепи, содержащей проводник сопротивлением 12 Ом, равна 0,06 А. После того как к проводнику последовательно присоединили стальной провод площадью поперечного сечения 1 мм', сила тока в цепи стала 0,04 А. Определите длину провода. Удельное сопротивление стали 0,12 Ом • мм?
